      平行平板的成像特性及等效光學系統

       2011-01-20



                                                  平行平板的成像特性及等效光學系統



      定義：平行平板是由二個相互平行的折射平面構成的光學元件，如分劃板、微調平板等。

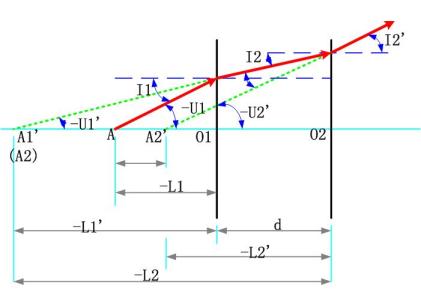

      一、平行平板的成像特性








      •



        •

      • 線經平行平板后方向不變；
        •

      • 平板是個無光焦度元件，不會使物體放大或縮小，在系統中對光焦度無貢獻。
        •

      • 光線經平行平板后，產生側向位移△T和軸向位移△L’：

        •

      • 軸向位移△L’隨入射角I1，（即孔徑角U1）的不同而不同，即軸上點發出不同孔徑的光線經平板后與光軸的交點不同。平行平板不能成完善像。
        •

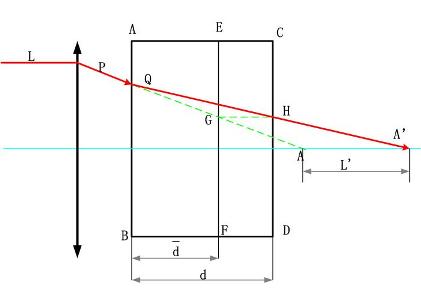

      二、平行平板的等效光學系統



      1、平行平板在近軸區內以細光束成像時，近軸區內的軸向位移為：




      2、物理意義：在近軸區，平行平板的軸向位移只與其厚度d和折射率n有關，與入射角無關。因此，平行平板在近軸區以細光束成像是完善的。



      3、應用：將平行玻璃平板簡化為一個等效空氣平板。
