                         色度學中的顏色刺激、三原色、三刺激值、光譜三刺激值或顏色匹配函數等概念(下)

一、色品坐標及色品圖

在顏色研究和量度中，有時不是用三原色的數量、即三刺激值R、G、B來表示顏色，而是用三刺激值各自在三刺激值總量R+G+B中所占的比例來表示顏色。三刺激值各自在三刺激值總量中所占的比例，叫做顏色的色品。選用紅（R）、綠（G）和蘭（B）為三原色時，用r、g、b表示色品坐標。根據定義，有

且r+g+b=1

用r為橫坐標、g為縱坐標，由r和g所決定的平面上的點均和某種顏色相對應，這樣一個能表示顏色的平面，稱做色品圖。色品圖上表示顏色的各個點稱做色品點。

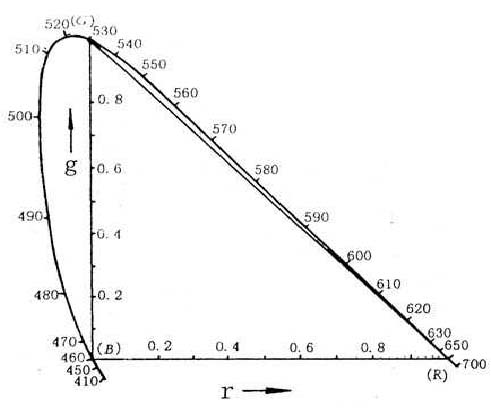

圖5－13  萊特（W·D·Wright）畫出的色品圖。

色品圖上有三個特殊的色品點，其坐標分別為r=1、g=b=0; g=1、r=b=0; b=1、r=g=0。它們是三原色紅（R）、綠（G）和蘭（B）的色品點。此三點連線，構成一個三角形，三角形里面部分是三原色以不同比例混合能產生的所有顏色色品點的集合。這個三角形叫做麥克斯韋顏色三角形。

光譜色的色品坐標為

在色品圖上，各光譜色色品點形成一條馬蹄形曲線，稱之為光譜色品軌跡。

六、色度學中常用的光度學概念

1、光譜透射率

物體透過的光譜輻通量與入射光譜輻通量之比，稱做光譜透射率。光譜透射率是波長的函數，一般用表示

2、光譜反射率因數和光譜輻亮度因數

在限定的方向上、在指定的立體角w范圍內，所考慮物體反射的光譜輻通量與相同照明、相同方向、在相同立體角w內由完全漫射反射體反射的光譜輻通量之比，稱做光譜反射率因數，一般用表示。

完全漫射反射體是對各種波長輻射反射率均為1的理想漫反射體，它無損失地反射入射輻射，并且在各個方向上有相同的亮度。

立體角條件下測得的光譜反射率因數，稱做光譜輻亮度因數。

3、光譜反射率R(l)

物體反射的光譜輻通量與入射光譜輻通量之比，稱做物體的光譜反射率。通常以R(l)表示。

在光譜反射率因數定義中，若，由完全漫反射體反射的光譜輻通量，在這種條件下求得的光譜反射率因數就是光譜反射率R(l)。
