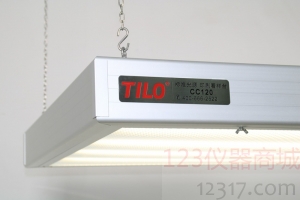

吊式光源箱 印刷看樣臺CC120-W

一、看樣臺介紹

標準光源印刷看樣臺廣泛應用在印刷領域，用于準確比對印刷品的顏色偏差。因為不同光源擁有不同的輻射能量，在照射到物品上時，會顯現不同的顏色。

印刷生產中的顏色管理，品檢員雖然已仔細地對比過貨品的顏色，但因為環境光源不標準或與客商所使用的光源不一致，不同光線下所看到的顏色各異，貨品色差判定不準確。客商驗貨時會因為色差超出標準范圍而投訴，甚至退貨，從而嚴重影響了公司商譽。

要有效解決上述問題，有用的方法就是在檢定貨品的顏色時，必須在相同的光源及可控制的條件下進行。例如國際通用標準中常采用人工日光D65作為評定貨品顏色的標準光源。

特別是夜班時間，使用標準光源檢定貨品顏色偏差尤其重要。

印刷看樣臺同時提供D65、D50、TL84、CWF等光源選擇，具備測試同色異譜效應的功能。

二、看樣臺操作說明

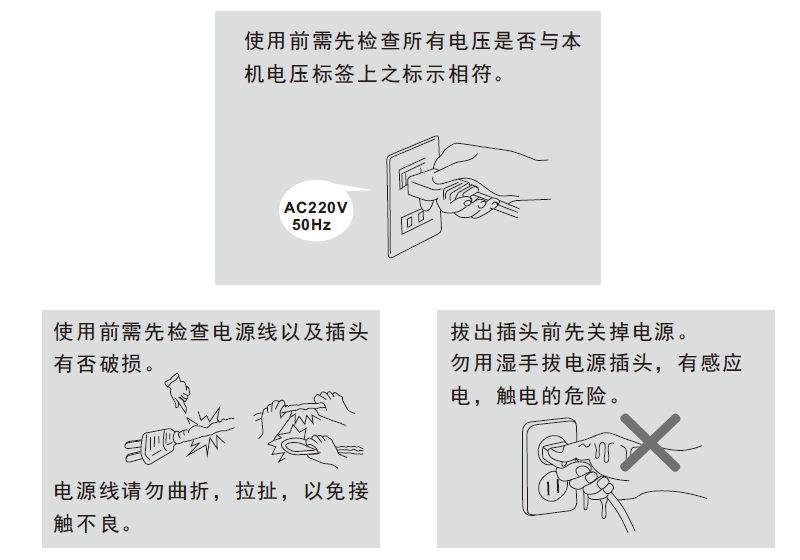

1、將電源線與看樣臺對接的一頭插入看樣臺的電源插口，看樣臺電源插口在燈箱頂部，另一頭接入市電電源（注意市電電源必須與看樣臺標示的輸入電源相符)。

2、選擇一種光源開關按下,對應的光源燈管點亮,同時看樣臺的計時器開始計時。若要切換光源，可以先把前面光源關掉，再按下需要點亮的光源開關。若需同時開啟兩種或多種光源，只需同時按下兩種或多種光源開關即可。

3、將要檢測物品放在臺面中間，需要比對兩件或兩件以上物品的顏色時，應并排擺放在看樣臺且盡量靠中間位置進行比對。工作時,臺面不能放著對工作無關的雜物,以免影響顏色變化。

4、檢測完畢，關掉已打開的全部光源燈管開關。下班時間不使用時要將電源關閉，長期不使用時要將電源插頭拔出。

5、更換新燈管，燈箱透光玻璃前面有兩顆白色帽螺桿，可以把這兩顆螺桿旋開，再打開透光玻璃，打開透光玻璃時要輕輕地打開且輕輕地放下。取下需要更換的燈管，再將新燈管裝上。注意不同光源,燈管不同位置，不能搞錯。

三、看樣臺日常使用保養注意事項

1、標準光源的使用：光源燈管在點亮30分鐘后，色溫，顯色指數和照度達到更佳狀態；如無特別原因，應避免頻繁開關、切換燈管,以延長燈管壽命。

2、光源燈管使用壽命：標準光源燈管在使用2000-3000小時以后，色溫，顯色指數，照度都會衰減，建議及時進行更換，以免影響對色效果。

3、清潔保養：在清潔保養前請拔下電源插頭，切斷電源，請使用正規的清潔劑擦拭設備，再用干凈柔軟的布擦凈，切忌用水直接沖洗。

四、臺式看樣臺安裝方法

零件名稱	數量	零件名稱	數量
① 后背板	1	⑥ 插管上	2
② 下檔	1	⑦頂板	1
③隔板	1	⑧ 上后背板焊接	1
④ 蓋板焊接	1	⑨側片焊接	2
⑤插管	2	⑩ 燈箱	1

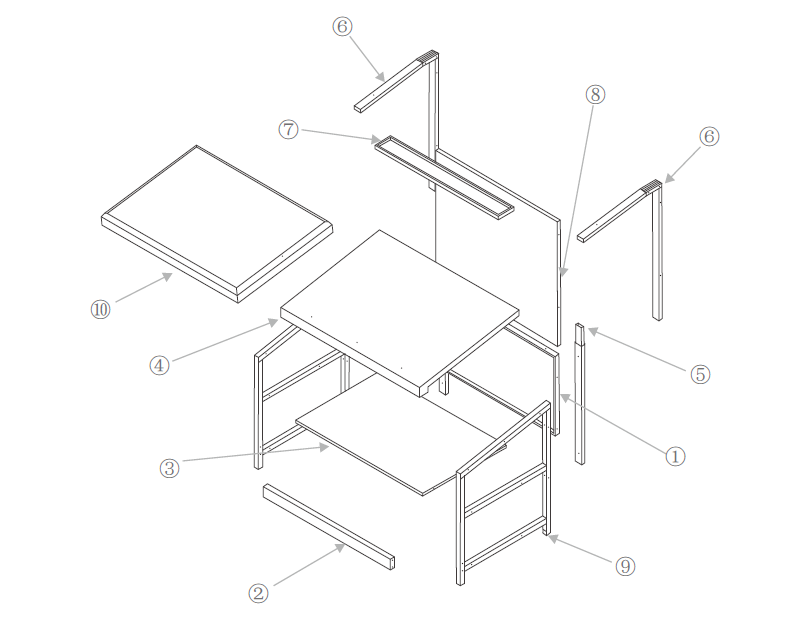

安裝順序

1 .把 ⑨ 兩片側片與 ①后背板連接

2 .把 ② 下檔與 ⑨ 兩片側片連接

3 .把 ④ 蓋板與 ⑨ 兩片側片連接

4.把 ③ 隔板與 ⑨ 兩片側片連接

5.把 ⑤ 兩根插管與 ⑨ 兩片側片連接

6 .把 ⑥ 兩根插管上與 ⑧上后背板連接，再與⑦頂板連接

7 .把第6步裝好上半部，與⑤插管連接

8 .把燈箱掛到兩根插管上，用螺絲固定好

9 .安裝完畢，接上電源線，打開開關，使用標準光源

五、吊式光源箱安裝方法

?

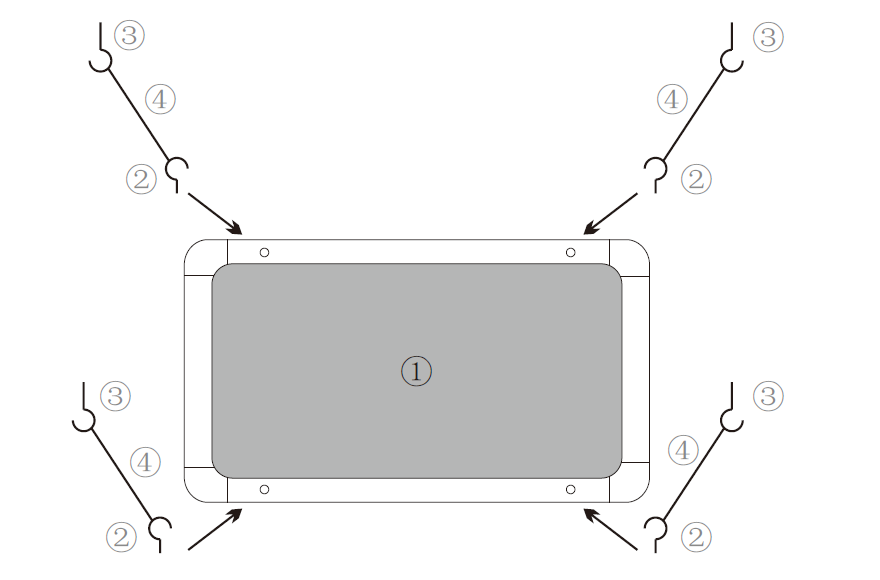

安裝順序

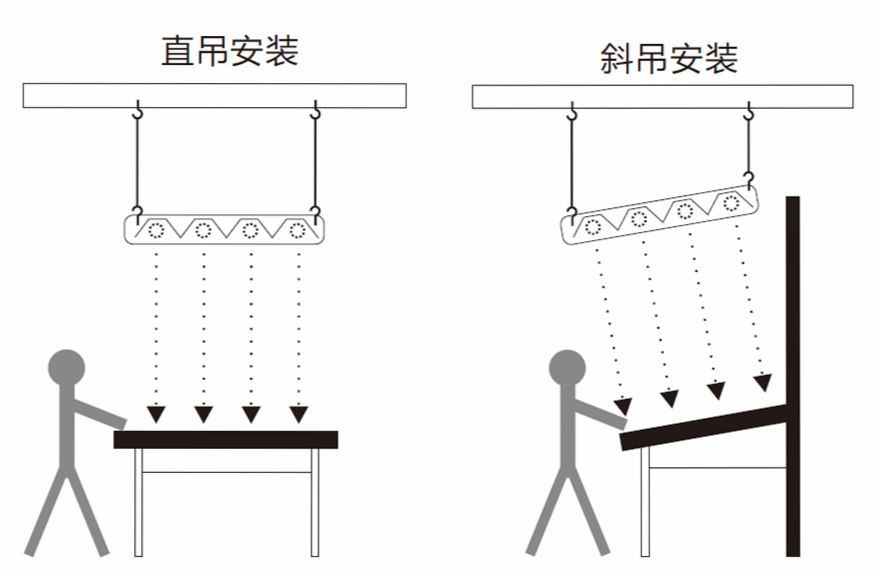

1、根據直射或斜射的類型，確定好安裝的位置；

2、在房頂上相應的位置分別安裝 ③，確保安全固定；

3、把② 分別旋裝到 ① 背面的鉚裝螺母內；

4、確認吊射高度，一般為① 燈管距離觀察臺面110cm左右（+/ -10cm）；

5、根據高度確認好 ④鋼絲繩長度，并做好套圈；

6、懸掛：鋼絲繩一頭套在 ②，另一頭套在③ 上，確保水平穩固；

7、接上電源線，打開開關，使用標準光源。

六、 看樣臺特別注意事項

七、看樣臺簡易故障排除

打開開關光源不亮	1.電源線是否完好插入插座  2.燈管燈座卡位可能松動，轉緊  3.燈管是否破損或燒壞，更換燈管
板面反光暗淡	用干凈柔軟的布擦凈
光源計時器不計數	按復位鍵，重新啟動一下

八、質保說明

1、本公司銷售的光源產品，從產品到達客戶公司之日起保修一年，一年內若有產品質量問題，公司將負責修理或更換。八 質保說明

2、本公司產品都有規范的包裝，用戶收到貨物后，如發現包裝或里面產品有損壞，請速與本公司聯系，以便我們給你處理。

3、燈管損壞后請更換專業標準光源燈管，本公司長期供應各種原裝光源燈管。

4、如有安裝或使用上不清楚的問題請直接聯系我們的技術工程師。

?

燈管配件介紹

印刷專用人工日光光源

1.D50 標準光源燈管 模擬Daylight 偏暖日光

◆高顯色指數 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷標準觀察條件

◆進口印刷機看樣臺專用光源,Graphica Pro,COLOR proof系列

60cm	18W/950	T8	Graphica Pro	歐洲原裝進口
120cm	36W/950	T8	Graphica Pro	歐洲原裝進口
150cm	58W/950	T8	Graphica Pro	歐洲原裝進口

?

2.D65 標準光源燈管 模擬Daylight 偏冷日光

◆高顯色指數 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷標準觀察條件

◆看樣臺及對色燈箱專用光源, T60+ P60+ CC120等系列

60cm	18W/965	T8	Graphica Pro	歐洲原裝進口
120cm	36W/965	T8	Graphica Pro	歐洲原裝進口
150cm	58W/965	T8	Graphica Pro	歐洲原裝進口

其他常用光源

?

CWF光源燈管	（4150K，冷白熒光，美國商店光源）
84光源燈管	（4000K，歐洲和日本商店照明光源）
U30光源燈管	（3000K，美洲商店照明光源）
U35光源燈管	（3500K，美國Target百貨指定光源）
光源燈管	（紫外光源，用于檢測使用熒光和增白染料的產品）
A光源燈泡	（2856K，美式櫥窗射燈/家用白熾照明燈，黃色參考光源）
